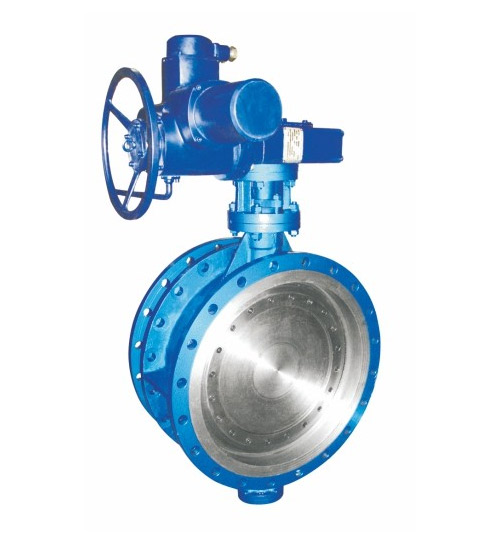

縮蝶閥適用于溫度≤80℃，公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用，具有補償管道熱脹冷縮的功能。其主要特點如下：
- 設計新穎、合理、結構獨特、重量輕、操作方便、啟閉迅速；
- 伸縮蝶閥除了能作調節和截流作用、補償管道溫差所產生的熱脹冷縮功能外，還能為安裝更換、維修閥門提供方便。
- 密封部位可調節更換、密封性能可靠等特點。
采用標準
- 設計標準:GB/T12238-1989
- 法蘭連接尺寸:GB/T9113.1-2000;GB/T9113.2-2000
- GB/T9115.1-2000;GB/T9115.2-2000
- 壓力試驗:GB/T13927-1992;JB/T9092-1999
主要技術參數
| 公稱通徑 | DN（mm） | 50～2000 |
|---|
| 公稱壓力 | PN（MPa） | 0.6 | 1.0 | 1.6 |
| 試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 |
| 密封試驗 | 0.66 | 1.1 | 1.76 |
| 氣密封試驗 | 0.6 | 0.6 | 0.6 |
| 適用溫度 | ≤80℃ |
| 適用介質 | 空氣、水、蒸氣、煤氣、油品等。 |
| 驅動形式 | 手動、蝸桿蝸輪傳動、氣傳動、電傳動。 |
主要零件材質
| 零件名稱 | 材料 |
|---|
| 閥體 | 鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼 |
| 蝶板 | 鑄鋼、合金鋼、不銹鋼、鉻鉬鋼 |
| 密封圈 | 橡膠、聚四氟、聚內脂、不銹鋼 |
| 閥桿 | 2Cr13、不銹鋼、鉻鉬鋼 |
| 伸縮管 | 鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼 |
| 填料 | 柔性石墨 |
